87年度『建築工程管理』乙級技術士術科上午卷參考解答 考試時間：八十七年二月二十二日
上午 08:30至11:30
主辦單位：行政院勞工委員會

  一、試說明白華產生原因及防護方法。(6分)


答：
　●白華產生原因：
　　白華現象發生之原因為紅磚中若含有硫酸鈣及水泥中含碳酸鈣等鹽類物質，因遇雨水溶化
　而浮流出牆壁表面，待水份蒸發後，該鹽類物質即遺留於牆壁表面上，因顏色多呈白色，故
　稱為白華現象。
　●白華防護方法：
　　發生前：防止白華產生主要為隔絕水份滲入，紅磚原料之黏土及用水，應採用不含鹽類者
　，或改善水泥砂漿底層，其方法大略有下列：
　　　1.勾縫以矽酯膠填縫，以防止滲水入侵。
　　　2.採用防水水泥砂漿敷設底層。
　　　3.勿採用乾拌水泥砂澆水打底之施工法，以防止水泥砂漿未能充分拌和，導致日後較易
　　　　吸水產生水化作用。
　　洞石類石材施工前需將孔隙補滿，背面再塗一層樹脂，正面打臘或噴透明漆。
　　減少骨材中之含泥量(細砂或沉泥)：可以形成較粗糙及多孔性的水泥硬化體表面有益於使
　碳酸鈣在表面底下形成而不致在表面形成。
　　摻加防水劑材料或促進緻密性之附加劑：可以減低滲透性使碳酸鈣不易析出於表面。
　　降低水灰比(W/C)：可以增加密度減低滲透性及防止碳酸鈣之移動使不易析出於表面。
　　加強水泥硬化體之養護作業並妥善控制：混凝土如經良好的養護可以減少白華的發生
　，但是最好的養護也是白華形成之最好條件。因此在濕度上要妥善的控制。
　　表面處理方法的應用：如矽力康、聚合尿素樹脂、壓克力酸系列等塗科使水不停留或滲透
　到混凝土裡面。
　　避免促成白華形成的條件：新拌之混凝土在初期即給予預防性之防護，如在拆除模板後數
　天內盡量防止雨水及露水的侵入。
　　發生後：白華現象發生時可使用鹽酸與清水採1：5混合後之稀釋鹽酸液清刷牆壁後，然後
　再以清水清洗即可清除。



二、試說明工地鋼筋施工檢查應注意那些項目。(6分)


答：工地鋼筋施工檢查應注意以下所列項目：
　●鋼筋表面狀況，如浮銹及油污之清除等。
　●彎曲位置及形狀。
　●鋼筋間距。
　●鋼筋之尺寸，如支數及直徑等。
　●彎鉤尺寸。
　●綁紮牢固及隔距器之設置。
　●鋼筋保護層。
　●鋼筋搭接長度。
　●鋼筋與鋼骨之接頭。



三、試繪圖表示下列各項工程防水處理之方法。(7分)

　　(1)女兒牆屋面間的防水處理。

　　(2)屋頂落水頭的防水處理。


答：

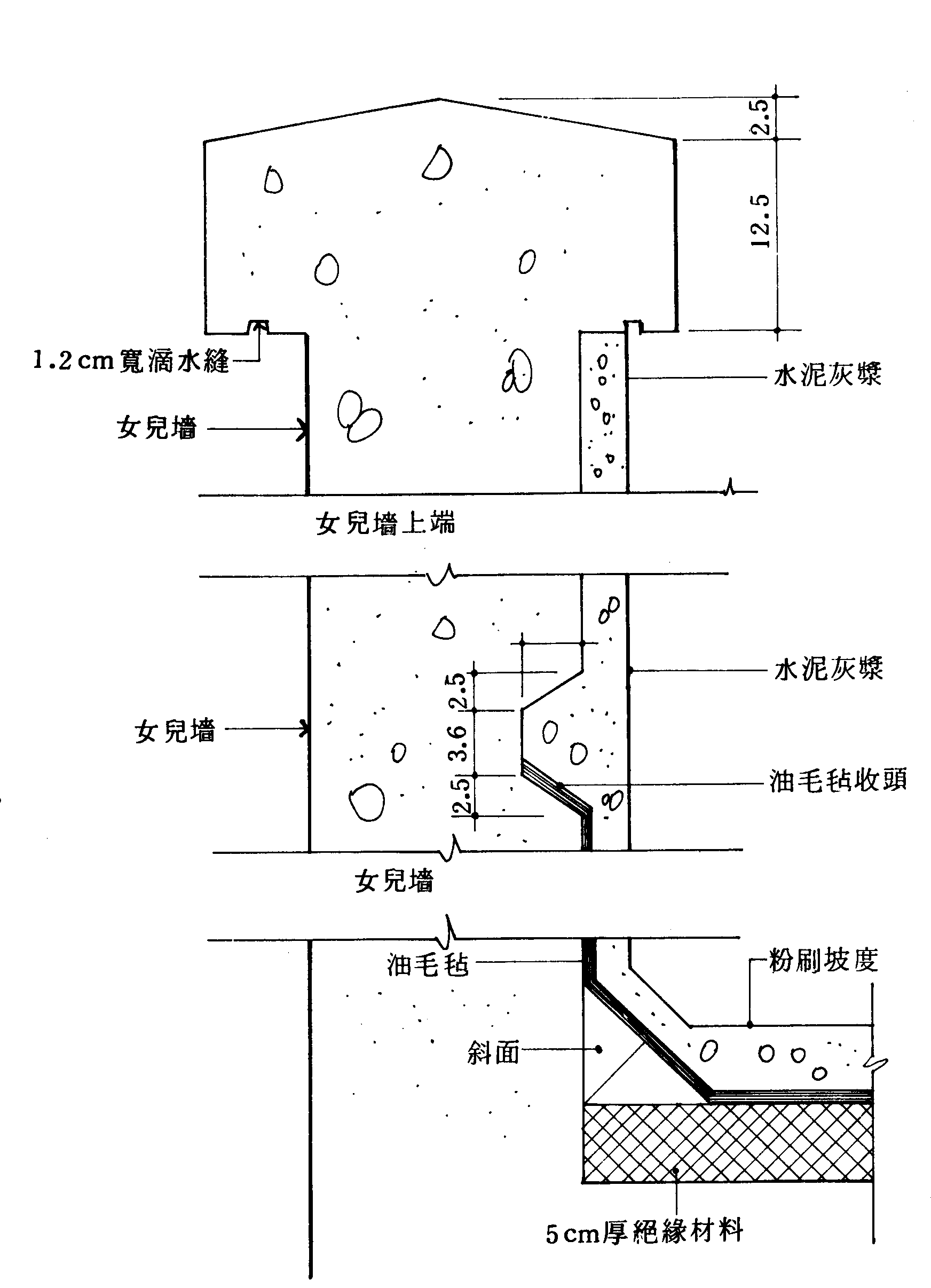

　●女兒牆屋面間的防水處理：如下圖所示。



圖三 (1)女兒牆屋面間的防水處理




　●女屋頂落水頭的防水處理：如下圖所示。

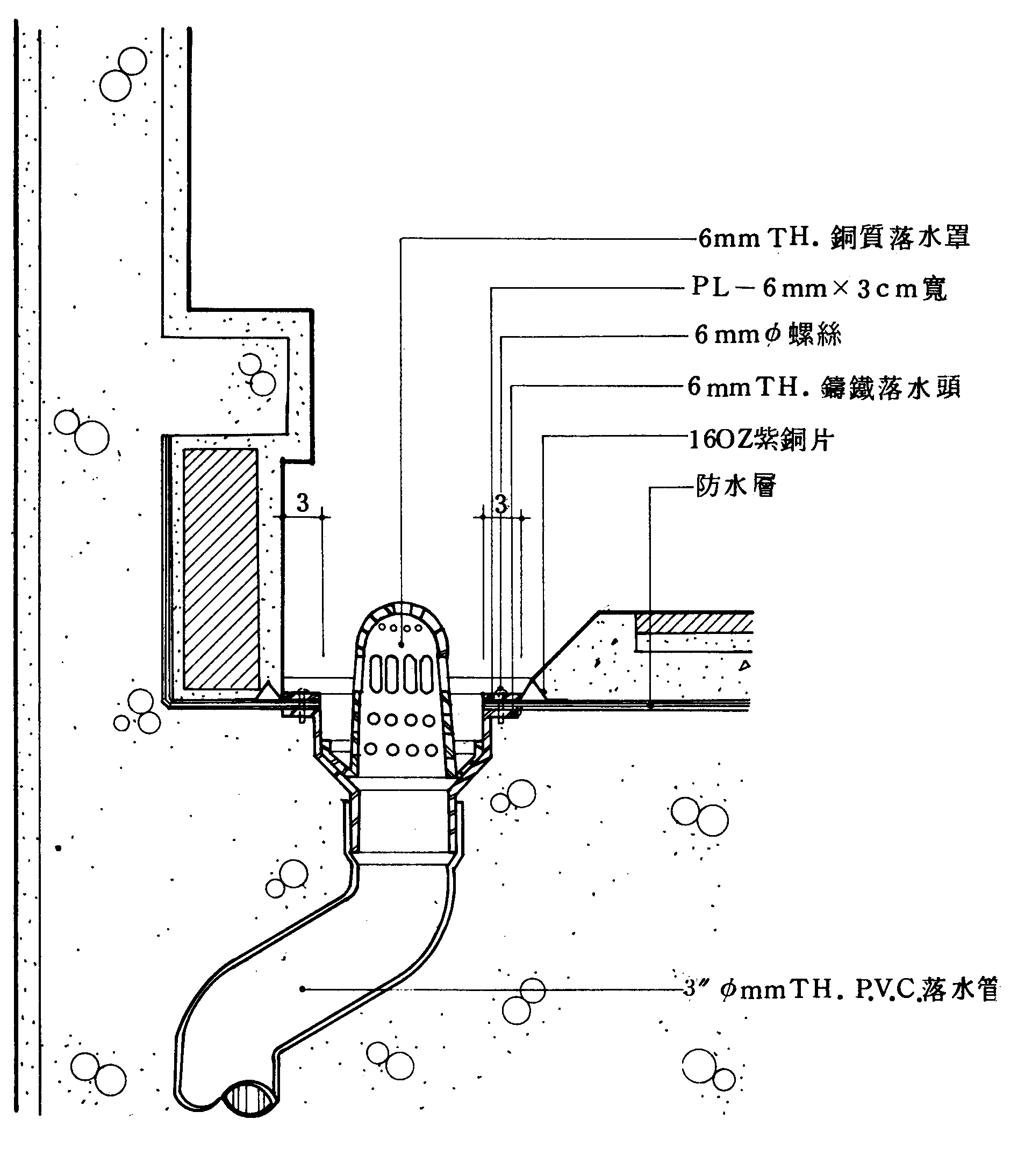

圖三 (2)屋頂落水頭的防水處理







  四、簡述(1)平板儀之四大主要附件及其目的。(7分)
          (2)平板儀整置之三大步驟及其目的。


答：



　●平板儀之四大主要附件：

　　(l)三腳架：普通平板儀的三腳架為定長腳架，
　腳架與架首有固定螺旋固定。其目的為利用架首

　中央之螺旋與平板連結。老式平板三腳架(如圖
　4-1所示)之改平，以腳架左右移動，使一方向水

　準氣泡居中。再以同一腳架前後方向移動，使另
　一垂直方向水準氣泡居中，如此反復一二次即可

　改平平板。目前三腳架架首，已採用詹森氏設計
　的詹森架首(如圖4-2>所示)，架首係金屬製成，

　平板由半球形中央螺旋連結，　螺旋下端有蝶形
　旋鈕Ａ控制平板呈水平，及蝶形旋鈕Ｂ可固定平

　板，如此使平板改平及轉動更為有效控制。歐州
　測量儀器製造廠的平板儀，在三腳架架首與平板

　間由改平基座連結，替代詹森架首。平板由改平
　螺旋改平，由固定及微動螺旋控制旋轉，以獲得

　精確的平板方位及水平。

　　(2)平板：平板又稱為圖板(Drafting Board)，
　用厚約1.5CM長方形平整木板製成。平板表面平滑

　，下面裝有螺旋孔或槽孔銅板，以連結三腳架。
　平板分有大平板60cm×75cm，中平板60cm×5Ocm，

　小平板5Ocm×40cm三種。平板上貼以圖紙或塑膠片
　圖紙，供測繪地圖。一般大平板與詹森架首或設

　置有水平基座的三腳架連結，可測繪大比例尺地
　圖，及測定圖根點。中小平板均配合詹森架首三

　腳架，可測繪中小此例尺地圖或圖解導線。

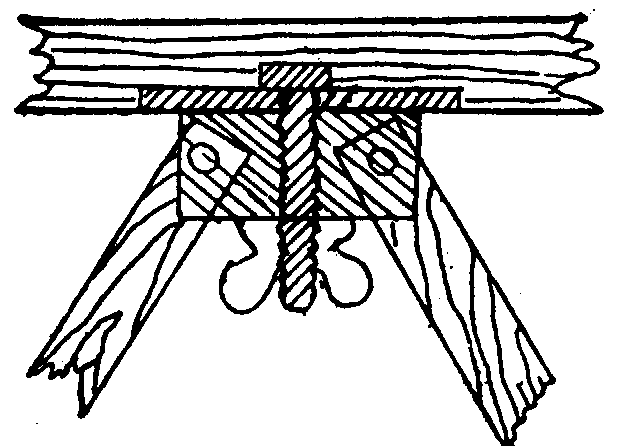

圖四 (1)老式平板三腳架

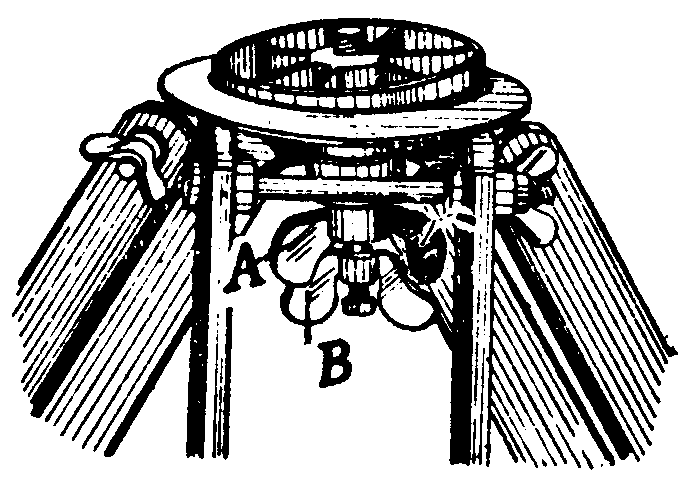

圖四(2)詹森架首三腳架




　　(3)照準儀：照準儀有望遠鏡照準儀(Telescopic Alidade，如圖4-3所示)和測斜照準儀
　(Peep Sight Alidade，如圖4-4所示)二種型式。望遠鏡照準儀係配合大平板使用，測斜照
　準儀配合中小平板使用。

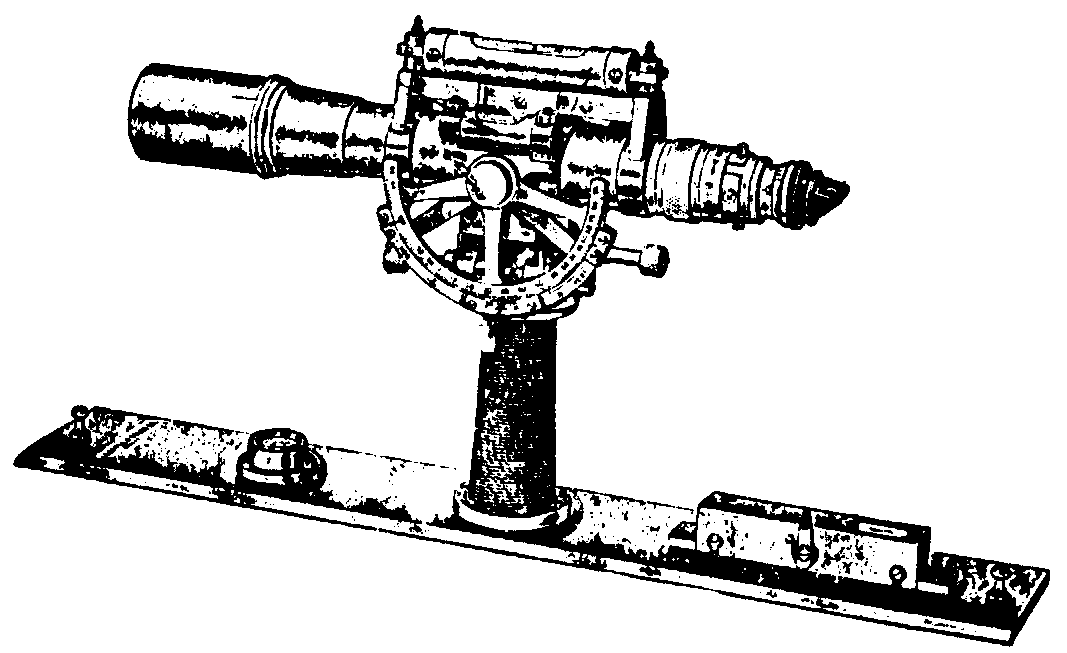

  圖四 (3)望遠鏡照準儀





  圖四 (4)測斜照準儀







　　(4)平板儀附件：

　1.包括求心器(Plumb Bob Hanger)：又稱對點器，

　　如圖4-5所示，由金屬或木質製成。上臂尖端對

　　準平板上圖根點，下臂懸掛垂球。調整平板後，

　　圖根點應與該相應的地面點在同一垂線上。

　2.方盒磁北針：矩形小木盒內裝置長10cm磁北指針

　　，指針端呈指青色。盒兩端刻有表示正南及正北

　　分劃。使用時鬆開指北針固定螺旋，置於已改平

　　的平板上，旋轉平板，待指北針尖對準盒端分劃

　　，并靜止不偏動時，磁北指針即指向北方。循盒



　

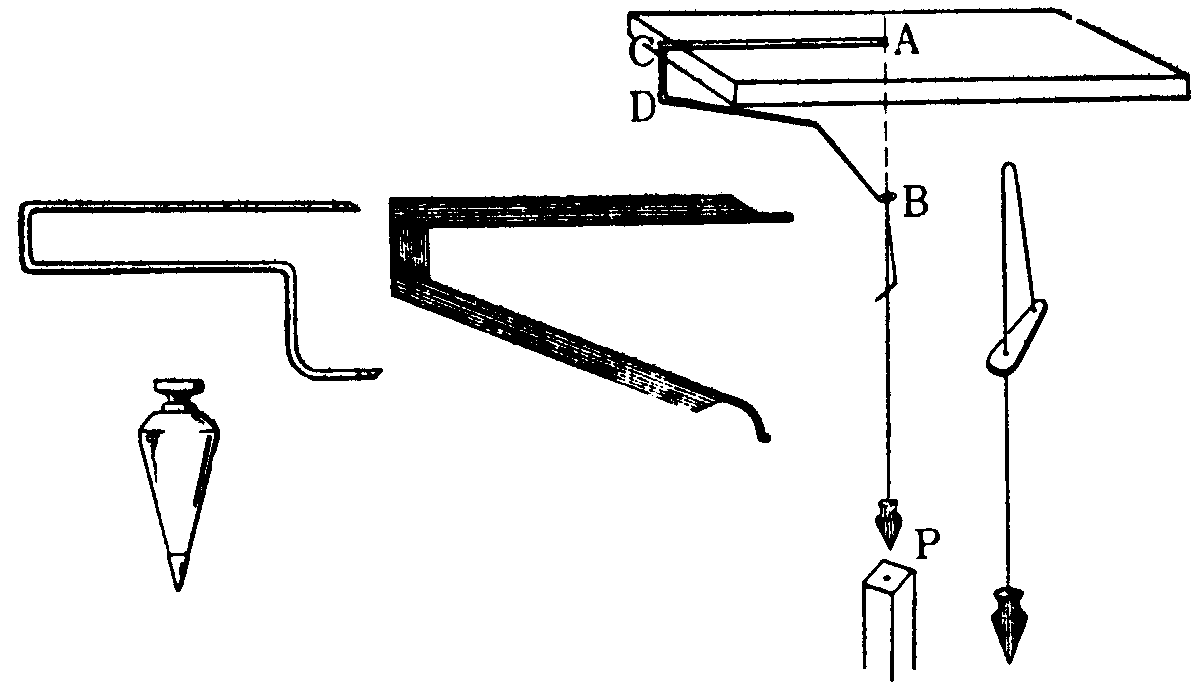

　圖四 (5)求心器



　　邊畫一方向線，註明北端"Ｎ"及箭頭，則平板磁北方向以此線為準。平板儀設置於測區任
　　何測站，可以磁針北方向線決定平板方位。
　3.標尺或規標式標尺：普通望遠鏡照準儀測量距離及高程所使用的標尺為普通水準標尺，自
　　化測距照准儀須配合其特製標尺。測斜儀則使用直桿上固定上下相距2m或3m二塊規板之規
　　板標尺。因其製作簡單，故又稱謂急造量距尺。而電子測距照準儀係用光波測距、故必須
　　配合反射器。

　●平板儀整置之三大步驟：
　　(l)對點：用求心器上臂尖端對準平板上測站點，平移平板，使下臂所掛垂球對準地面測
　　　站中心，即平板上測站點與地面上測站中心位於同一垂線上。
　　(2)改平平板：用水準器或測斜儀置於平板上，使之與平板一邊平行，微鬆詹森架首下Ａ
　　　螺旋，調整平板使水準器氣泡居中，旋轉測斜儀或水準器90o後，再調整平板使水準器
　　　氣泡居中，加此反複調整，使平板完全水平後固定Ａ螺旋。
　　(3)標定平板方位：平板方位標定有磁北針標定法及已知點標定法二種。



五、建築工程驗收時應注意那些事項。(8分)


答：建築工程驗收時應注意事項如下：
　●提報竣工報告：
　　1.承包商應向業主提報竣工報告。
　　2.如為建築工程或雜項工程承包商，依規定應向當地建築主管機關申報竣工並申領使用
　　　執照。
　　3.單位接獲承包商之竣工報告，經查核確實完工後，應即正式向上級呈報竣工報告。並
　　　於竣工報告內詳載實際工作日數，不計工作日數(含雨天、國定假日或其他原因不計
　　　工作日)，展延工期報准文號及日數，與有否逾期等事項。
　●辦理結算報請初驗或驗收：
　　施工單位接獲承包商之竣工報告後，除一方面向上級陳報竣工報告外，應即時繪製竣工
　　圖、編製結算明細表、供給材料結算明細表，經核對無誤後陳報派員初驗或驗收。
　●依契約規定應辦理初驗驗收二階段作業者，初驗後若無不合規定者，應即報請上級訂期
　　派員正式驗收。一定金額以上之工程驗收時應會同審計機關監驗及有關單位會驗。如初
　　驗後若有不合規定者，應即通知承包商改善，於修妥後再行報請上級派員訂期正式驗收。
　●竣工後清理及保管：
　　竣工後應督促承包商依規定清除工地內之假設工程並整理場地。其遺留物在驗收前依規
　　定由承包商負責保管。
　●辦理退料：
　　供給材料明細表編製後應將剩餘材料依規定手續陳報上級辦理退料，並依照指示地點運
　　交剩餘材料。惟若供給材料承包商起用，退料量不足，承包商應負責賠償。
　●驗收付款與接管：
　　1.驗收同時並請接管單位接管。
　　2.驗收合格後，應通知承包商出具保固切結書及繳交保固金，並將驗收紀錄、驗收報告
　　　、驗收證明書以及保固切結書、保固金收據以及承包商開具之統一發票等陳報付款。
　　　同時呈報審計機關備查。
　　3.驗收不合規定部份如對結構安全沒有影響且又修改不易得報請准予驗收扣款處理，奉
　　　核後由監工人員核實於驗收證明書內詳加說明，並付尾款。
　　4.工程如有逾期應由監工人員核實逾期罰鍰金額，通知承包商繳交後付尾款。
　●工程決算與結案：
　　1.工程驗收付尾款後，施工單位應即編製工程決算書(包括發包工程費、自辦工程費、
　　　供給材料費，以及管理費等項)陳核並承送有關單位備查。
　　2.以上作業全部完成，則本項工程即為結案。



六、試說明止水帶的使用時機及施工步驟。(8分)


答：
　●使用時機：用於伸縮縫、施工接縫(構造縫)等接縫位置之防水工作。
　●施工步驟：止水帶所使用材料之種類約有三種，及橡膠止水帶(如圖六(1)所示)、PVC止
　　水帶(如圖六(2)所示)及金屬止水帶(如圖六(3)所示)等。

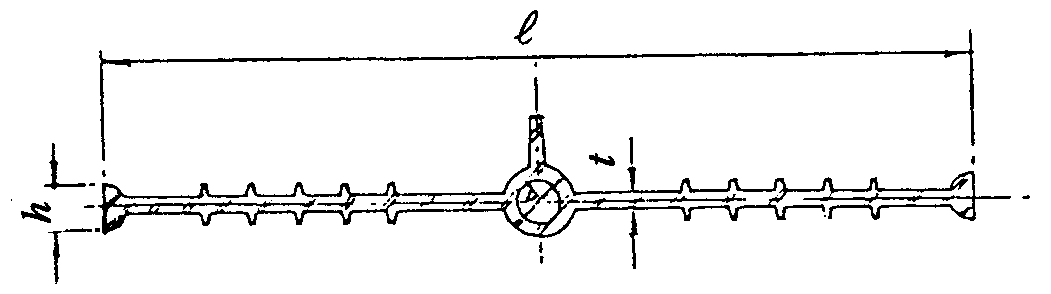

圖六 (1)橡膠止水帶

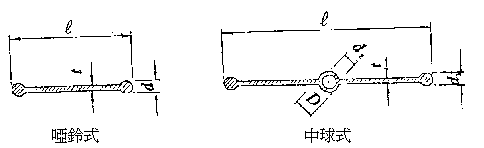

圖六(2)PVC止水帶

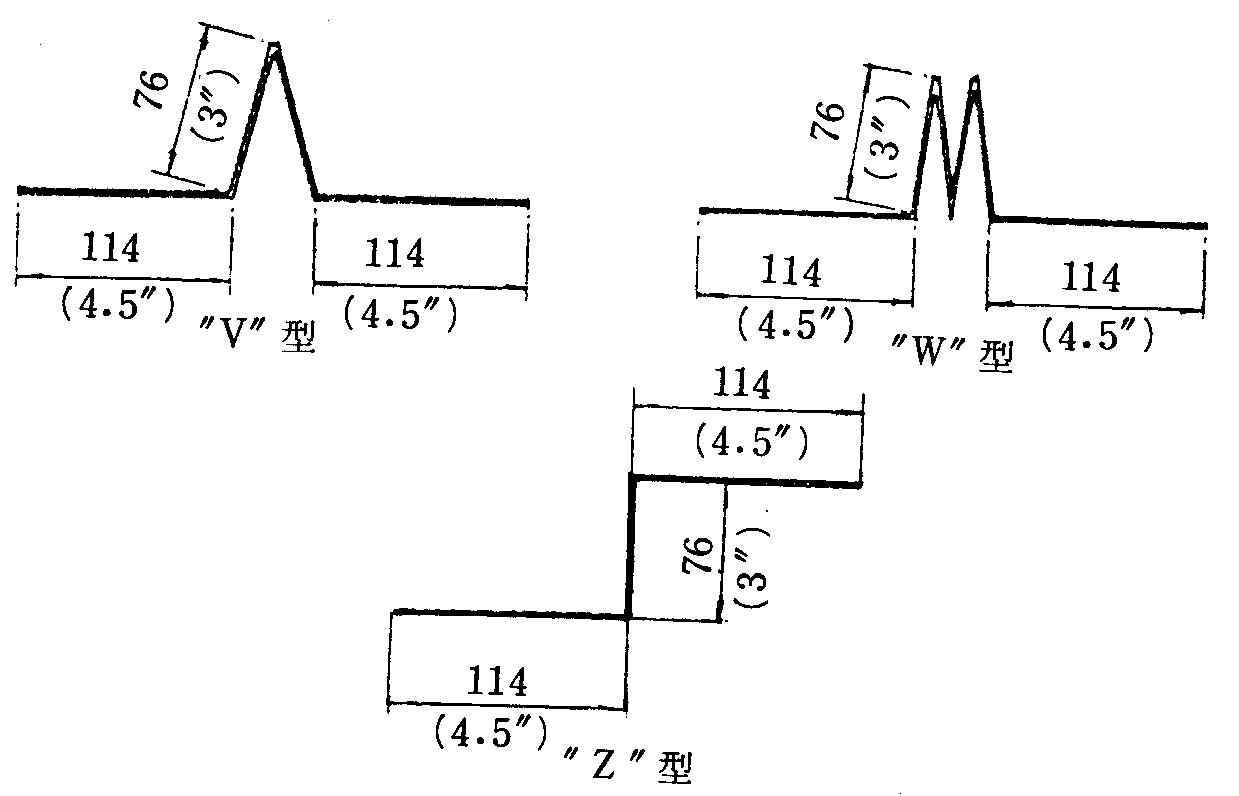

圖六(3)金屬止水帶


　三種止水帶的施工步驟大致相同，說明如下：
　　(1)將止水帶安裝於接縫的模板位置。
　　(2)澆置第一次混凝土，使止水帶的一端埋入混凝土中。
　　(3)達到允許拆模時間後拆除接縫模板，於澆置第二次混凝土時將止水帶的另一端埋入混
　　　凝土中。

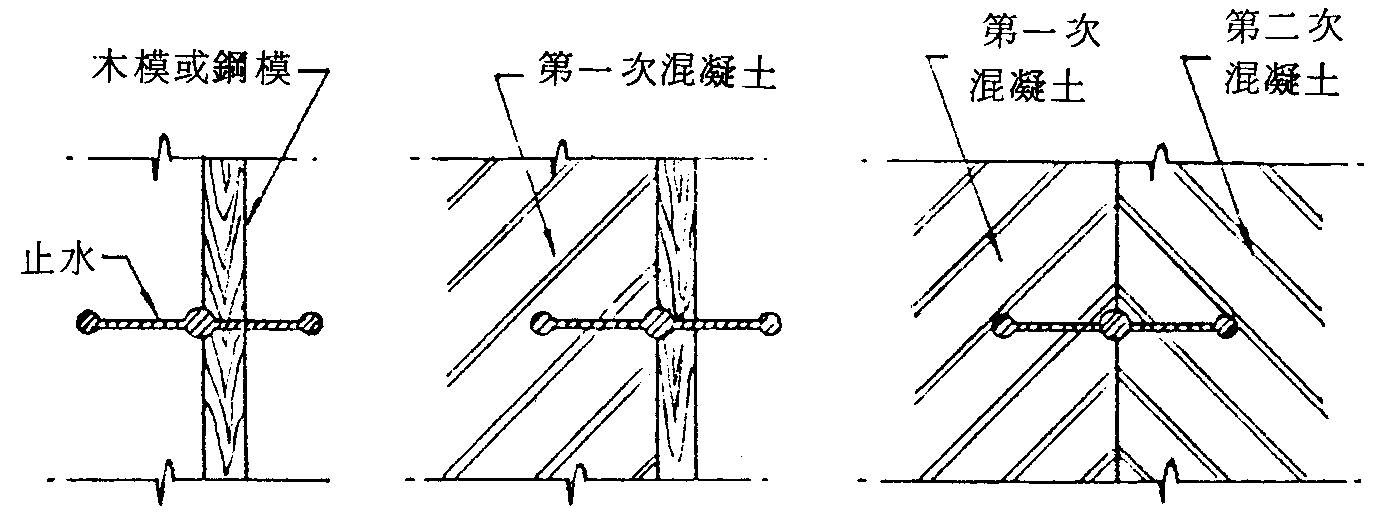

　止水帶施工順序如圖六(4)(橡膠止水帶或PVC止水帶)及圖六(5)(金屬止水帶)所示：

　

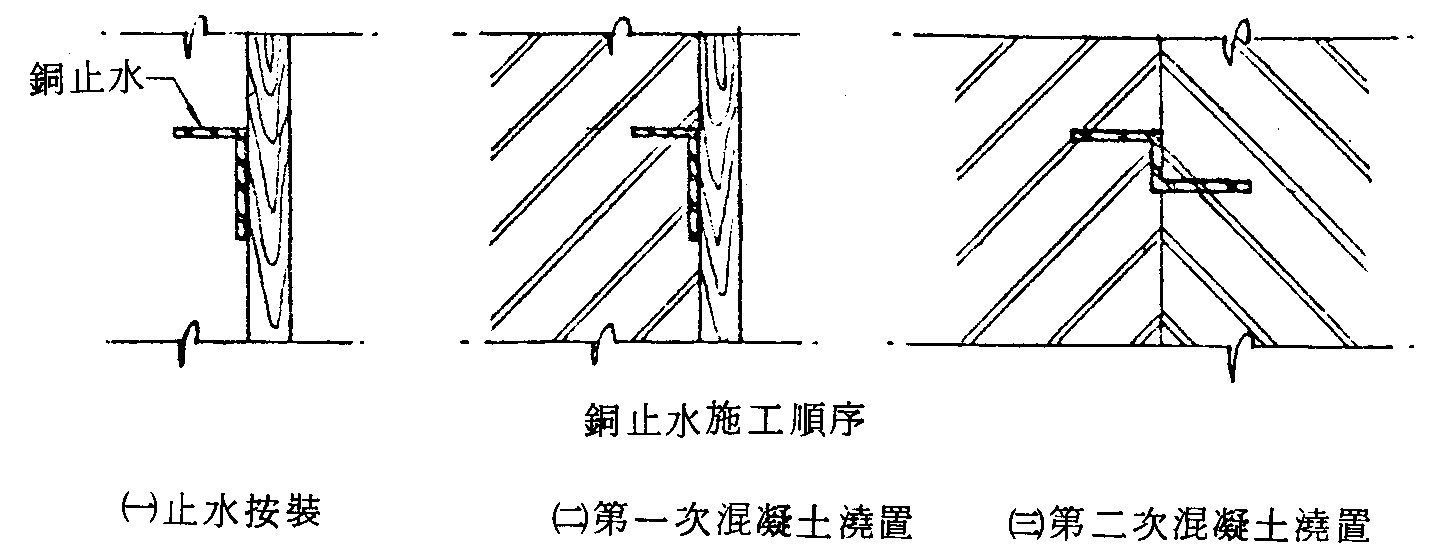

圖六(4)橡膠止水帶或PVC止水帶之施工順序         　圖六(5)金屬止水帶之施工順序


施工時應注意下列事項：
　(1)直線型止水帶不可有接頭，斷面須能與接縫密接均勻而無孔隙，特別於轉角連結處須經
　　鑄模成型。
　(2)裝置止水帶時，應避免發生扭曲或彎曲現象，必要時須在轉角或方向改變處切斷再予以
　　接合。
　(3)止水帶之位置必須正確，有時可能被釘在模板上或繫在鋼筋上，所以模板必須緊密，如
　　此才不會發生沙漿滲漏或蜂窩現象。
　(4)止水帶必須保持清潔，並去除異質物，以防止黏結不良情形發生。
　(5)混凝土須有適當之振動，以排除空氣孔隙和蜂窩現象，特別是止水帶周圍應加強振動之。
　(6)所有接縫都應做適合之封口，雖然止水帶本身是一個完善的水封材料，但並不是所有接
　　縫都是密合的，異質、雜質、泥土和水份都可能滲入。為避免發生凍融現象，正確的方法
　　是將填縫材料配合水封材料使用，以達雙重之效果。
　(7)不良的接合反造成弱面層的存在，優良的接合則可增加水密性、黏著性和接縫強度，所
　　以必須謹慎。



七、依建築技術規則排水管管徑與排水坡度如何規定。(7分)


答：排水管管徑與排水坡度，依照行政院內政部頒佈之『建築技術規則』建築設備篇之相關
　　規定如下：
　●第三十二條：(排水管)排水管管徑及坡度，應依左列規定：
橫支管及橫主管管徑小於七十五公厘(包括七十五公厘)時，其坡度不得小於五十分之一，
管徑超過七十五公厘時，不得小於百分之一。
因情形特殊，橫管坡度無法達到前款規定時，得予縮小，但其流速每秒不得小於六十公分。





八、疊砌混凝土空心磚牆時：(6分)

　　(1)何處須設置控制縫。

　　(2)控制縫應如何處理。

　　(3)是否加水澆濕磚塊。

　　(4)門窗及開口兩側，除加用豎向鋼筋外，尚須如何處理。





答：
　●控制縫之設置與處理，應依照行政院內政部頒佈之『建築技術規則』建築構造篇之相關
　　規定如下：
　●第一百六十條：(控制縫)承重牆與非承重牆接頭處，牆與柱或撐牆接頭處，牆中開口處
　　，以及牆身長每六公尺處，均應加設控制縫，垂直由上至下全長，縫寬一公分，須填以
　　黏性大，而有彈性之填塞物。
　●磚塊應否加水澆濕，應依照行政院內政部頒佈之『建築技術規則』建築構造篇之相關規
　　定如下：
　●第一百五十九條第一款：(構造要求)混凝土空心磚應俟乾縮後使用，存放與砌造時均應
　　保持乾燥狀態，不使受潮，更不得澆濕。
　●門窗及開口兩側之處理，應依照行政院內政部頒佈之『建築技術規則』建築構造篇之相
　　關規定如下：
　第一百五十九條第五款：(構造要求)所有豎向鋼筋須能貫通上下由基腳底至過粱頂
　，並於孔中以水泥匙沙漿灌滿。鋼筋如有併接應依本編第六章相關規定。門窗及開口上下
　磚之接縫中，須用橫向鋼線網，其兩端應與豎向鋼筋相連。■

參考文獻：
中國土木水利工程學會混凝土編輯委員會，"混凝土工程施工須知"增訂版，科技圖書股份有限公司出版，民國83年7月。
行政院勞工委員會，"營造安全衛生設施標準"，民國83年元月。
行政院內政部，"建築技術規則"，民國85年3月。
陳泓文，"營建法規"，弘智文化事業有限公司出版，民國85年6月。
楊廉，"營造法規"，大中國圖書公司出版，民國85年4月。
漢威營建管理顧問公司，"建築工程管理[工地主任監工]乙級術科考照大全"，漢威出版社出版，民國80年9月。
漢威營建管理顧問公司，"建築工程管理[工地主任監工]乙級學科考照大全"，漢威出版社出版，民國80年9月。
葛文斌，"乙級建築工程管理實務(上)(下)"，九樺出版社出版，民國80年11月。
葉榮彬，"土木建築工程管理"，南台圖書公司出版，民國73年3月。
蔡守智，"建築結構體的施工與監工"，詹氏書局出版，民國84年9月。
管晏如，"測量學"，友寧出版社出版，民國85年6月。
吳卓夫、葉基棟、黃立昌，"營造法與施工"(上)(下)冊，茂榮圖書股份有限公司出版，民國80年7月。
汪燮之，"實用隧道工程學"，大中國圖書公司出版，民國83年5月。
趙家琪，"建築施工標準詳圖集"，詹氏書局出版，民國82年8月。
黃兆龍，"捷運工程防水工法研究"，財團法人臺灣營建研究中心出版，民國77年6月。
