傳統屋頂屋瓦抗風 能力提升之探 究與替代工法的引入
| □
林敏朝／慈濟基金會營建處 處主任 □楊功宇／慈濟基金會營建處規劃組 專員 |
|
摘要 近 年來氣候的變化超過以往的規模頻頻發生，全球許多地區的降雨量及風力風速超過歷史紀錄的新聞報導經常出現，讓人觸目驚心，造成生命、財產、公共設施與建築 物的嚴重損害。鑒於建築物屋頂採用傳統陶土瓦施工效果容易遭受強風破壞情事，本研析除進行屋頂屋瓦抗風能力提升方案的探究外，也進行研討與推動具有可持續 性一勞永逸的結構替代工法，該二項研析成果自民國98起至民國110年陸續且持續依工程面臨狀況與需要分別落實與實施。一、前言 建築物造型若採用斜屋頂造型，其表面施作材料滿多式樣，一般仍以傳統屋瓦或現代化金屬板材為主。
2005年海棠及龍王颱風陸續侵襲花蓮，其中10月2日強颱龍王於花蓮豐濱鄉登陸，登陸時花蓮氣象站測出了每秒64.9公尺(相當於17級以上)的最大陣
風，打破花蓮氣象站有史以來的紀錄，強風豪雨造成多處災情，如花蓮縣忠烈祠的牌樓被龍王吹垮、花蓮中信飯店一樓大廳強化玻璃全毀，許多民宅屋頂屋瓦被吹落
毀損，縣立運動館場頂薄膜等嚴重損壞，國立東華大學男學生宿舍中庭屋頂輕鋼架斷裂致宿舍漏水、慈濟大學大喜館薄膜屋頂被吹破大量雨水流入館內、慈濟中小學
教室及宿舍等多棟建築物的陶瓦屋頂整面帶狀被掀起等嚴重損壞，財產的損失頗為巨大。有鑑於此，在進行修繕之餘，除一併就屋瓦的設計與施工方法進行補強措施
探討外，進而研析屋瓦不同營建創新工法，以避免未來再逢強烈颱風侵襲造成財物的嚴重受損情況的發生，並達到在建築物生命週期期間可持續性使用與降低維護成
本的目標。
二、傳統屋瓦工法及其改善措施 (一)
一般傳統屋瓦(文化瓦或雲田瓦)固定方式
1.固定掛瓦條：

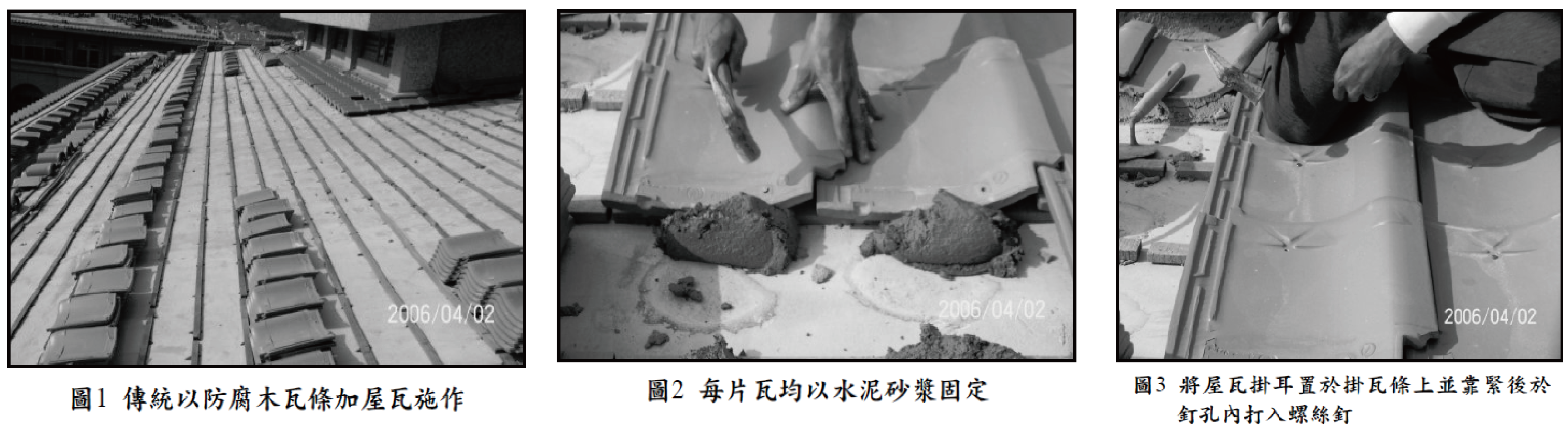

採用北美檜木瓦條經防腐處理、橫向掛瓦條30mm寬×15mm高×6尺長。將掛瓦條依橫向放樣之墨線位置以槍釘固定於屋面上，
45cm間隔用釘，共使用六根防銹處理過之噴槍釘長38mm固定之。打釘時，在掛瓦條與RC之間，使用3mm厚、約3cm正方自黏式防水墊片，以墊高瓦
條，杜絕水份自釘孔滲入，防止釘子生銹，並且保持瓦條乾燥，如圖1。
2.按裝瓦片：
(1)屋面瓦片須使用螺絲釘或白鐵斜紋釘固定於掛瓦條上，長度以不破壞防水層為原則。
(2)沿屋面四周之瓦片底下以水泥砂漿加強固定於屋面上，使瓦片牢牢附著在結構面上；如瓦頭、脊瓦、邊瓦、裁切過的瓦等，其瓦片底下均需墊砂漿，如圖2。
(3)每片瓦正面有釘孔(僅有一孔)，背面有掛耳，將掛耳置於掛瓦條上並靠緊後，
於釘孔內打入螺絲釘或白鐵斜紋釘使固定於掛瓦條上，如圖3。…更多文章內容，請參閱-現代營建雜誌517期；P19~P30。
|
