建築安全技術資訊

建築安全履歷執行流程I(下)

戴雲發／戴雲發結構技師事務所主持技師

《上接463期》

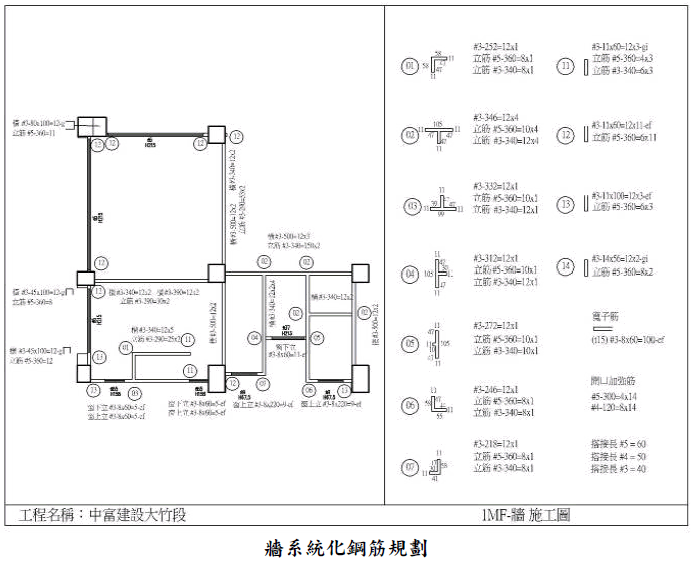

(二)牆筋系統化規劃

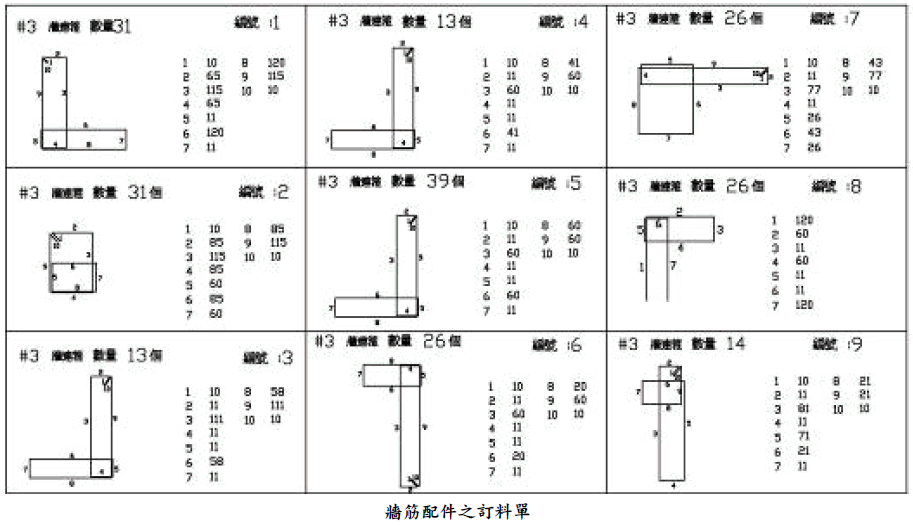

系統化工法必須靠鋼筋加工廠電腦彎折機，來完成各套裝式的綁紮配件，所以前置作業的加工尺寸與數量必須統計製作成訂料單，提供給鋼筋加工廠彎折生產並運送至工地，這樣在現場執行系統化工法才能順利如期完成鋼筋綁紮工作。

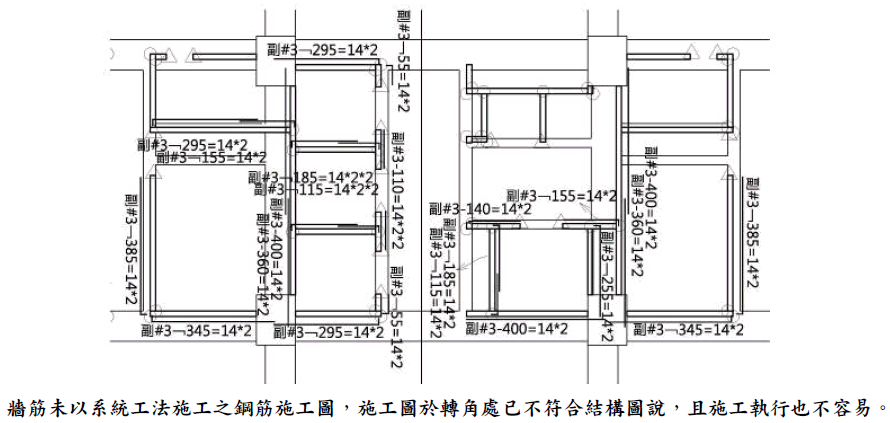

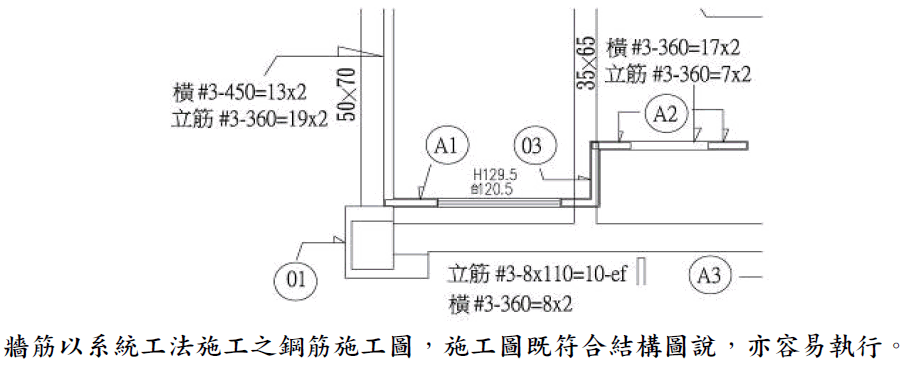

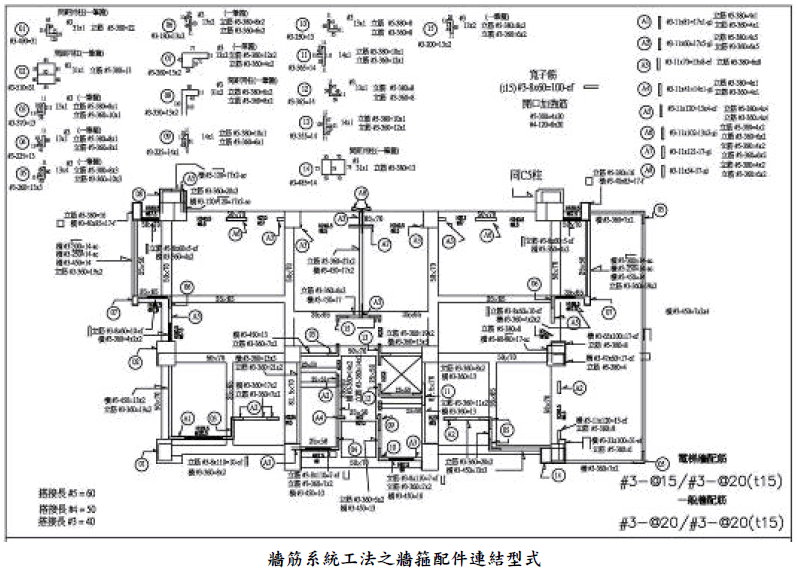

故牆筋系統規劃必須在各型轉角、T型轉角、一字型轉角及ㄇ型牆箍等檢討其連結的力學行為，並依照結構牆的施工圖精準訂立加工尺寸，以能符合結構設計者及現場精準施工之要求，這是很嚴謹的規劃作業，畢竟若加工錯誤，除了現場無法綁紮外，亦將造成重新製作的成本費用及工期的延誤，所以應請有系統工法經驗的結構設計單位協助鋼筋規劃確有其必要性。

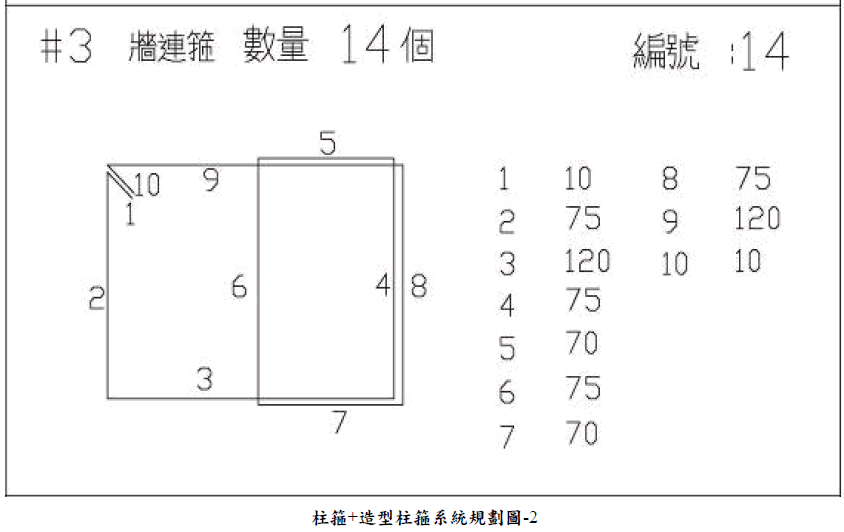

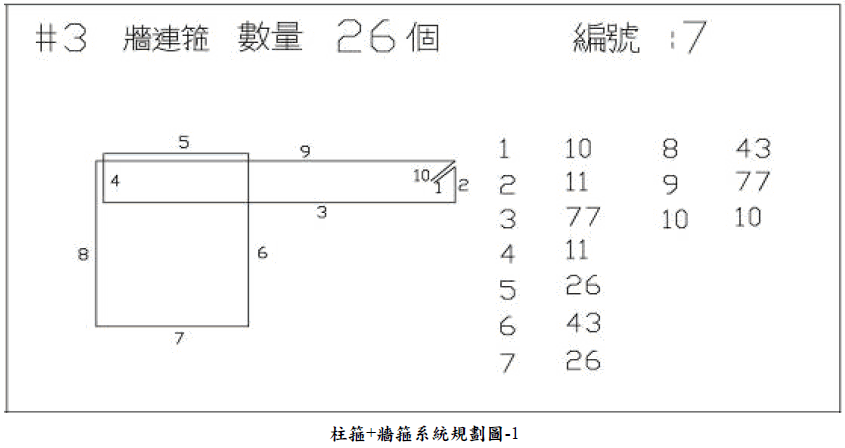

(三)柱箍+牆箍系統化規劃

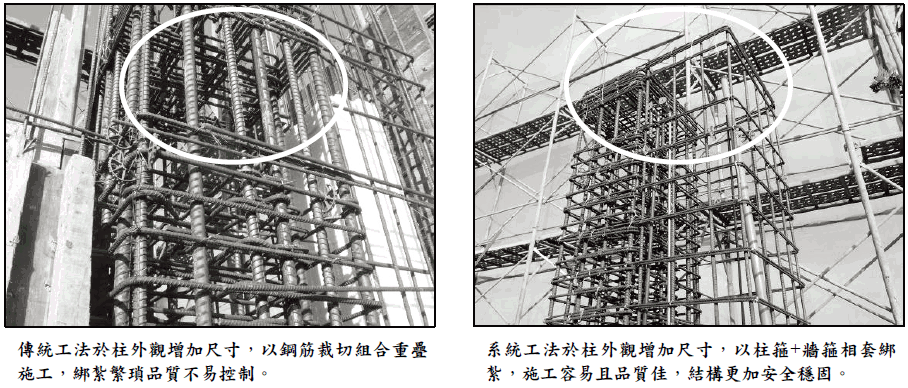

現今的住宅大樓設計，建築師都會考量建築結構柱尺寸比例，以免影響整體建築外觀，所以為搭配建築樓層的高度，往往會增加外柱的完成尺寸，以符合建築美學的完美比例。過去在柱的外觀尺寸增加，傳統鋼筋施工圖皆以組接綁紮插入柱內的方式施工，於柱體與增加部位的連結常常會有些瑕疵。系統化工法可將柱箍與牆箍兩組配件環環相套，形成一體相互連結，沒有過去交錯重疊綁紮的繁複工作，大大的改善過去造型加大尺寸施工的品質缺點，值得營建業者參考進行柱箍+牆箍系統化規劃，以能提升柱牆結構鋼筋施工的品質。

五、建築安全履歷完整呈現規劃

建築安全履歷協會針對建築安全履歷之施工品質細節拍照，查驗項目完整紀錄呈現及該協會所制定的結構安全重點將舉辦教育訓練，並協助輔導工地進行各戶結構重點呈現之位置檢討，其包括柱、牆、梁、版等相關之平面圖位置標記，讓查驗技師或工程師在後續鋼筋工程進行中，依平面圖標記之結構重點位置查核、改善修正並完成履歷拍照紀錄。

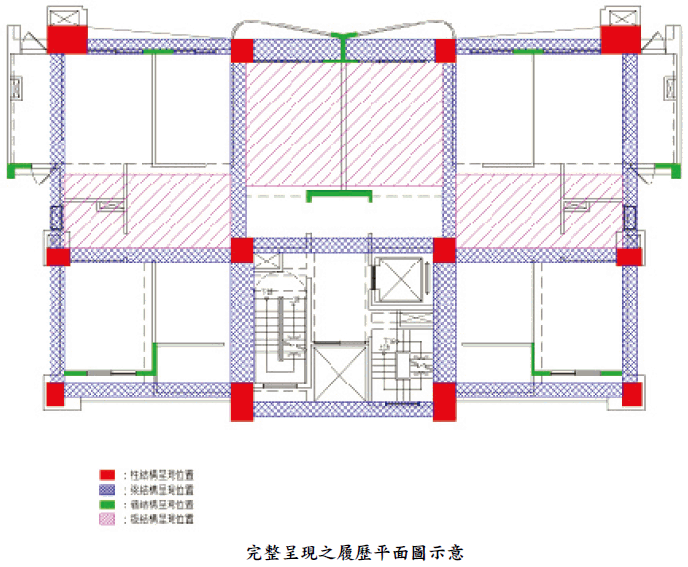

(一)完整呈現之履歷平面圖規劃

為使拿到建築安全履歷的購屋者，亦能清楚房屋結構各部位的內部鋼筋構造及其重要性，將建築安全履歷協會所制定之柱牆梁版結構安全重點示意圖，併入為建築安全履歷之內容，此圖說清楚易懂，有助於建設業者向購屋者說明結構安全鋼筋工程施工品質之重要，讓購屋者認同唯有執行建築安全履歷的房子，才是真正的好宅。

(二)柱牆呈現規劃

     針對已經規劃完成之柱牆系統工法施工圖，檢討每面柱牆之結構重點，施工查核完成時，應從哪個角度拍照記錄，可真實的呈現給購屋者當下的鋼筋工程施工品質。依建築安全履歷協會協會之規定：柱屬主體結構，於地震來時扮演最重要的穩固角色，其結構安全重點必須完全揭露，故柱的呈現紀錄為百分百呈現，即每跟柱都都須拍照紀錄。牆屬次結構，其重點在於轉角應力集中處及牆開口之防裂防漏，以確保百年建築之結構耐久性，但依個案的內外牆變化而有所不同，每戶之各類轉角與補強至少取一處需規劃，以確認各類綁札之施工品質。

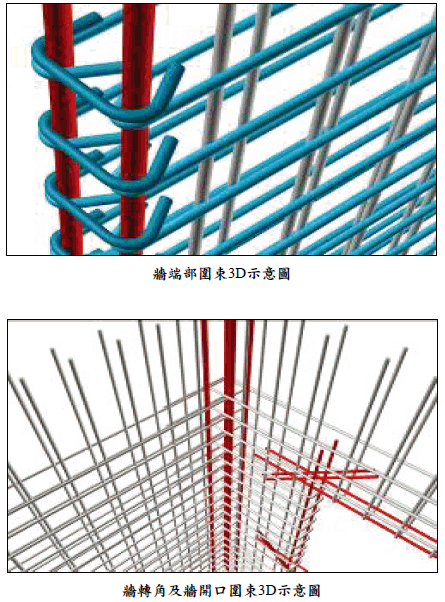

    柱的呈現重點：整體柱綁紮完成紀錄、柱上部梁柱接頭箍筋的預留與上部柱圍束區之箍筋間距、柱中間之系統工法之柱一體箍定位綁紮及保護層墊塊的施作、柱下部的下圍束區箍筋間距定位綁紮及柱主筋續接位置等。牆呈現重點：牆系統工法之聯合組成、L型牆轉角、T型牆轉角、牆端補強、牆開口端部之圍束及開口90度轉角應力集中位置之斜筋補強等。

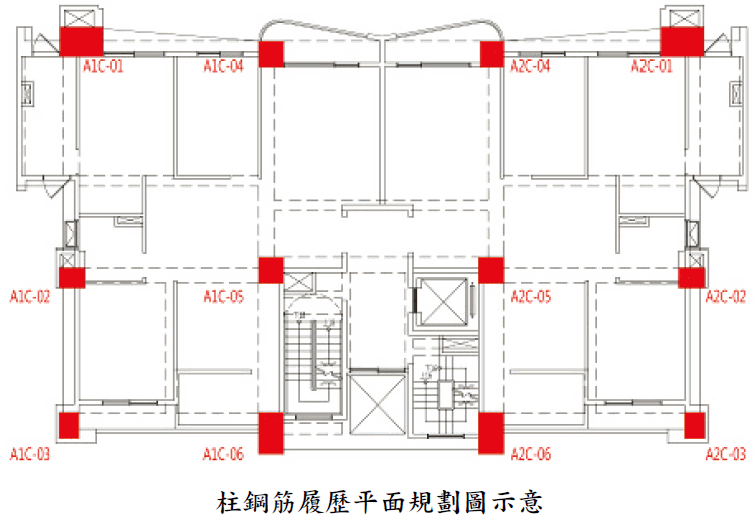

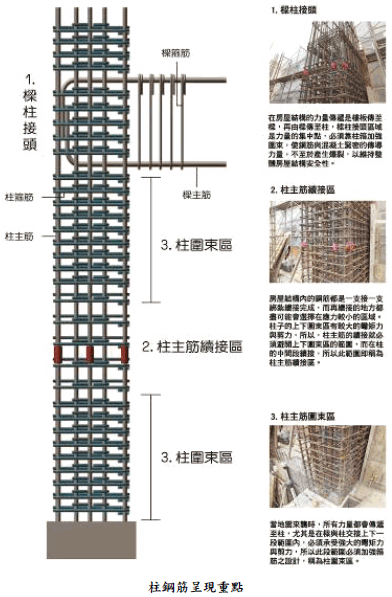

1.柱鋼筋呈現重點及履歷平面圖

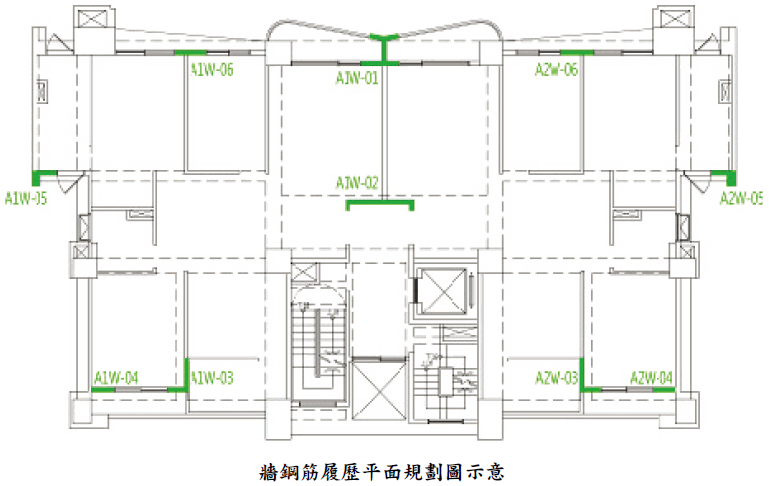

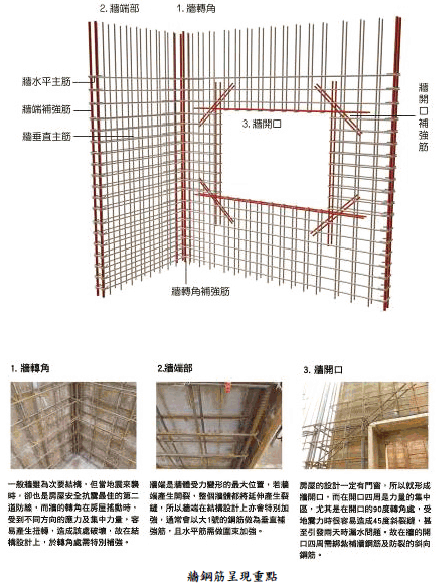

2.牆鋼筋呈現重點及履歷平面圖

(三)梁版呈現規劃

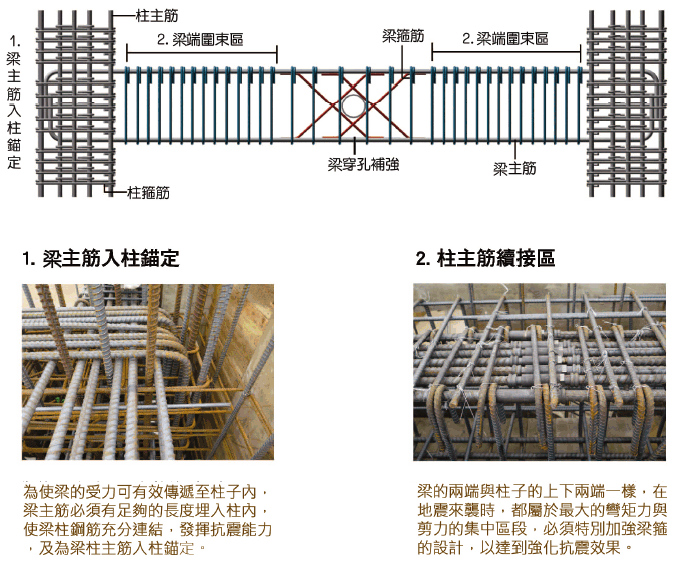

    依照結構平面圖及檢討鋼筋施工性及梁版結構安全重點，於施工中及查核完成時，應從哪個角度拍照記錄，可將梁模內之梁主筋及箍筋等實際的綁紮狀況，真實呈現給購屋者閱讀當下的鋼筋工程施工品質。依建築安全履歷協會協會之規定︰大梁屬主體結構，其結構安全重點必須百分之百接露，故每台梁都須拍照記錄；版屬次結構，其重點在於版筋間距與保護層墊塊施作之定位，以確保結構房裂防漏之耐久性，每戶至少需一處呈現規劃，以確認綁紮重點之施工品質。梁的呈現重點：已綁紮完成之梁柱接頭箍筋數是否足夠且均佈、梁端圍束區之箍筋及下箍的定位綁紮、梁入柱之錨定長度、梁梁正交之增設箍筋補強、小梁入大梁的90度彎鉤錨定綁紮方式等等。版呈現重點：下層版筋保護層墊塊之定位及間距、上下層版筋間隔工作筋或墊塊之定位及間距、版角偶補強等等。

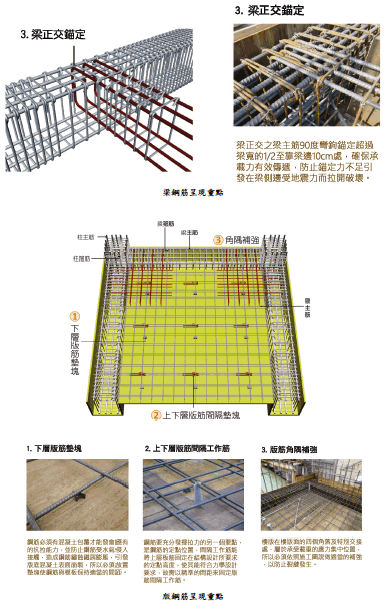

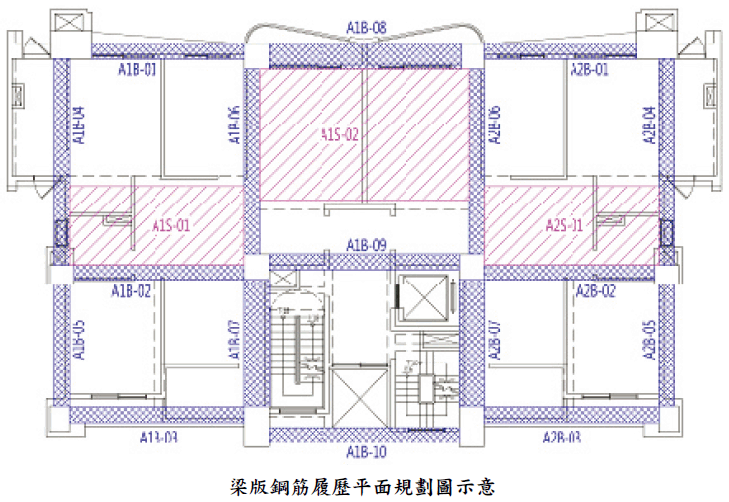

1.梁版鋼筋呈現重點及履歷平面圖
